Механизированная штукатурка стен

Устройство станции

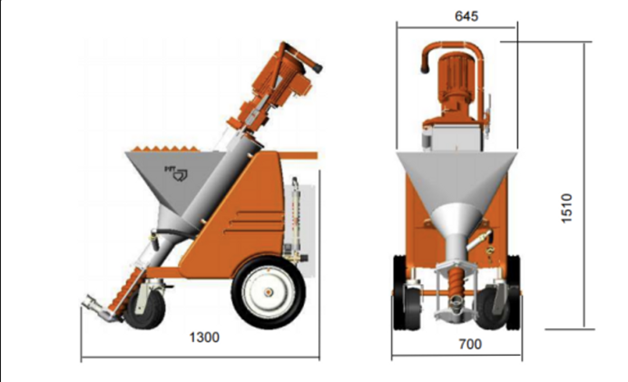

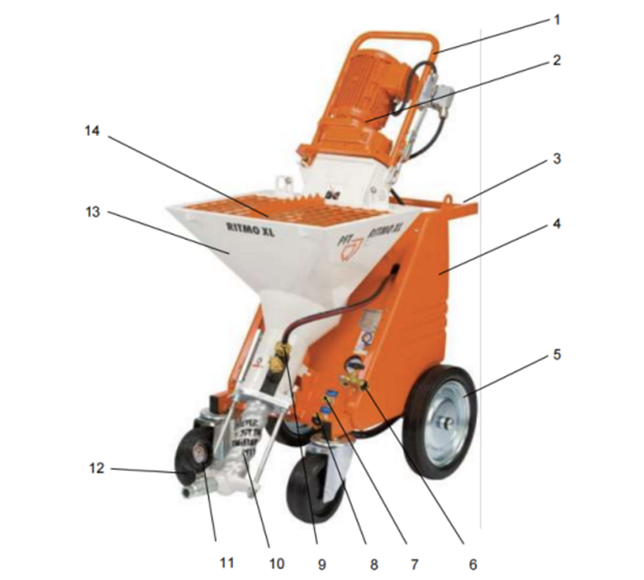

Общий вид

1. Наклонный фланец с зажимом защиты двигателя
2. Редукторный двигатель
3. Рукоятка
4. Боковая пластмассовая обшивка
5. Колесо со стальным ободом
6. Клапан удаления воды
7. Сжатый воздух от компрессора к распылителю
8. Штуцер впуска воды, соединение подвода воды от водопровода
9. Впуск воды в смесительную камеру
10. Насос TWISTER D5-2.5
11. Манометр давления раствора
12. Фиксируемый рулевой каток
13. Смесительная камера с контейнером материалаи спиралью
14. Защитная решетка с рассекателем мешка
15. Шланги подачи воды, воздуха, раствора
16. Пистолет для нанесения раствора на поверхность

Соединение шлангов

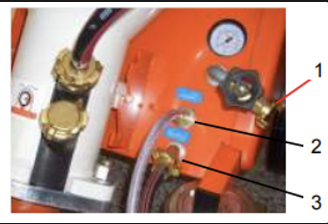

А. Соединение шлангов подачи/отвода воды и подачи воздуха

1. Отвод воды
2. Штуцер подачи воздуха к распылителю
3. Штуцер подачи воды от водопровода

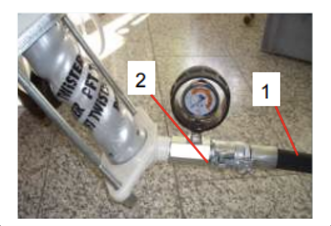

Б. Соединение шланга подачи материала

Соединения шланга (1) для подачи раствора на манометре давления (2) раствора

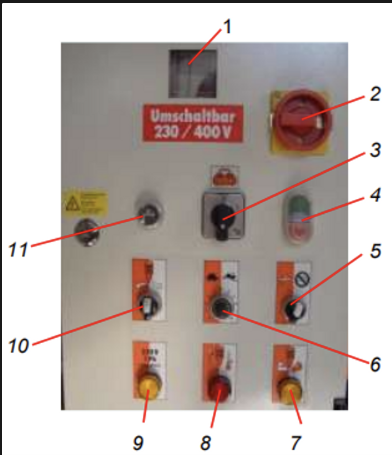

Общий вид блока управления

1. Смотровое стекло преобразователя частоты.
2. Основной переключатель реверса одновременно является аварийным выключателем.
3. Переключатель компрессора «ON / OFF».
4. Кнопка выключения напряжения «ON/OFF».
5. Переключатель работы с водой (как смесителя), без воды (как насоса).
6. Обороты двигателя количество материала
7. Желтая лампа индикации изменения направления вращения.
8. Красная лампа индикации неисправности двигателя
9. Желтая лампа индикации работы на 220В
10. Селектор направления вращения двигателя
11. Кнопка пуска воды

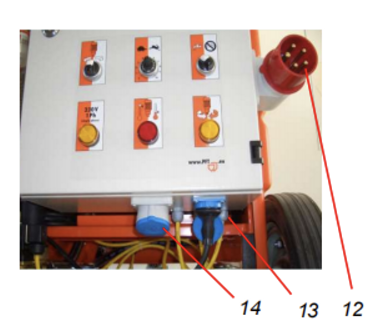

12. Разъем подключения 3-фазного питания напряжением 380 В, силой тока 32A или через адаптер 1-фазного 220 В, 16A.
13. Разъем подключения компрессора сж. воздуха
14. Разъем подключения насоса повышения давления 220 В, 1 фаза

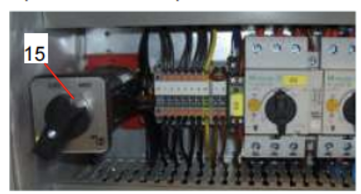

15. Переключатель 220 В / 1 фаза или 380B / 3 фазы.

Шнековая пара

Служит для подачи смешанного раствора из зоны смешивания в растворный шланг. Состоит из статора(1) и ротора(2)

Сборка станции перед работой

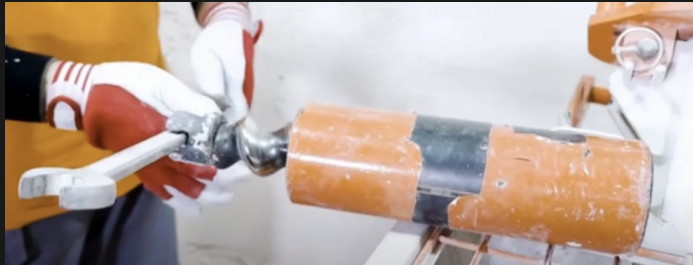

Сборка шнековой пары:

1. Вкрутить ротор в статор
2. Смазать ротор и статор силиконовой смазкой для удобства вкручивания ( ДРУГИЕ СМАЗКИ НЕ ИСПОЛЬЗОВАТЬ)

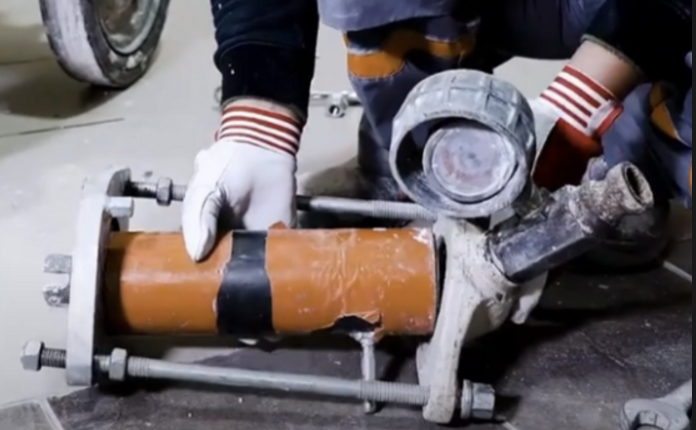

Установка шнека:

1. Установить шнек в штатное место, равномерно затянув болты на шпильках

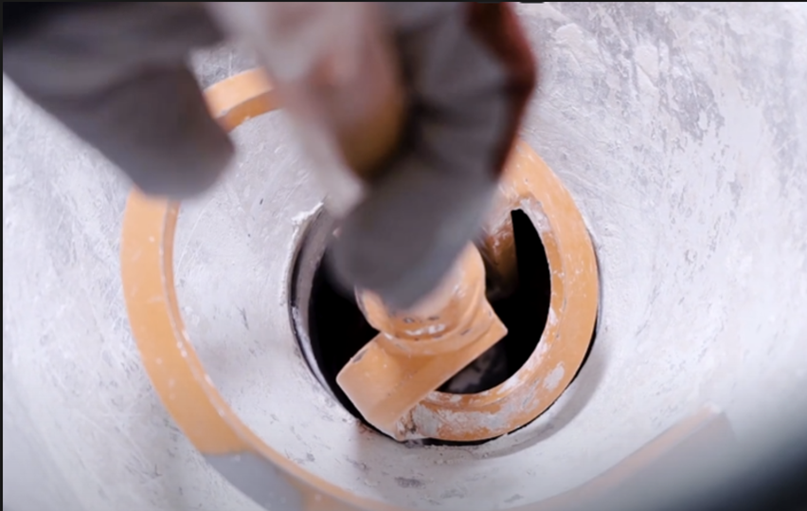

Установка смесительной спирали

1. Откинуть в сторону главный двигатель
2. Убрать защитную решётку с рассекателем
3. Установить смесительную спираль, правильно попав в паз ротора

Подключение воды к зоне смешивания

1. Подключить воду в ВЕРХНЮЮ трубку. ( нижняя для легких растворов)

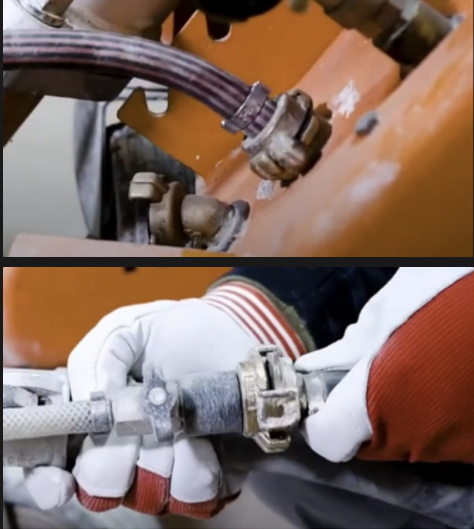

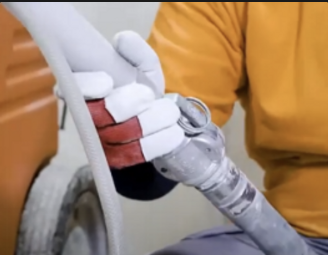

Подключение растворного шланга

1. Присоединить шланг к растворному пистолету

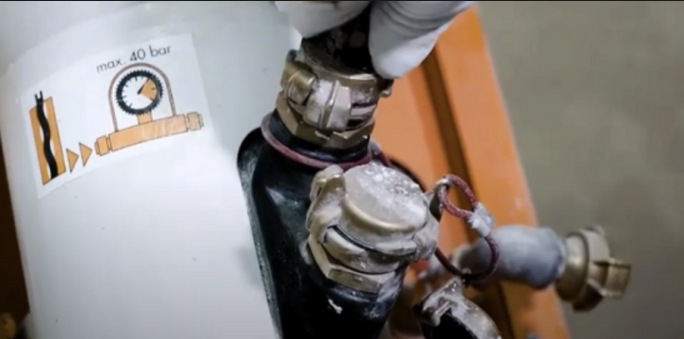

Присоединить шланг к станции в шнек, где манометр

Присоединить воздушный шланг к станции и к пистолету

Пропустить воду, чтобы не было воздушных пробок

Проверить давление воды, электричество, направление вращения ( для режима 380В). Так же проверить, включен ли компрессор.

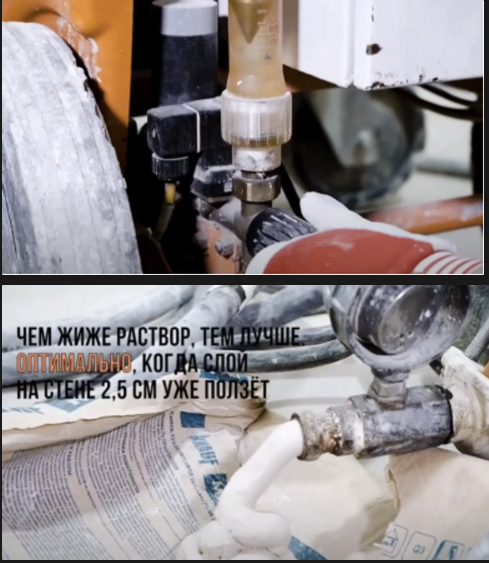

Настроить консистенцию раствора

1. Насыпать сухую смесь в бункер
2. Запустить станцию
3. Снять шланг и настроить консистенцию раствора игольчатым клапаном. Густота раствора зависит от количества подаваемой воды. Данная величина регулируется в колбе с водой.

МАШИНА ГОТОВА К РАБОТЕ!!

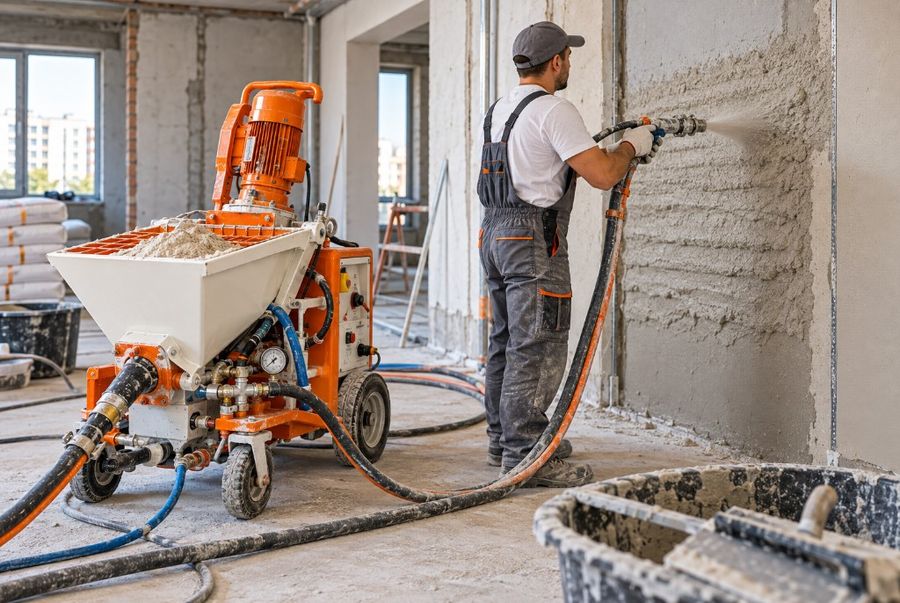

• Нанесение раствора на поверхность
  1. Наносим раствор на уже подготовленную поверхность( поверхность прогрунтована, маяки установлены в одной плоскости)
  2. Раствор наносим снизу вверх, пистолет ведем горизонтально
  3. Обязательно контролируем количество смеси в бункере
  4. Нанесенный раствор разглаживается h-образным правилом
  5. После разглаживания будет видно, где не хватает раствора, при необходимости добавить раствор
  6. Выполняем подрезку поверхности
  7. Резиновой губкой замываем поверхность
  8. Шпателем заглаживаем поверхность для придания гладкости
  9. Достаем маяки из штукатурки, замазываем штробы ( главное не сделать бугры)Чистка станции после смены

ВАЖНО! Чистить станцию нужно после каждой смены! Это занимает не более 15 минут. Перед чисткой нужно выработать ВЕСЬ раствор, находящийся в машине

1. Чистка смесительной спирали

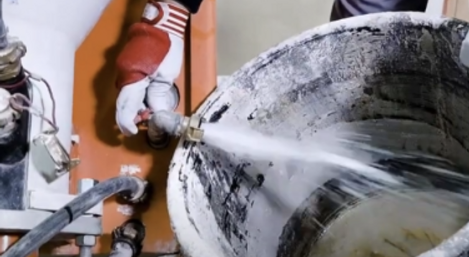

2. Чистка бункера и зоны смешивания

• вставить вал смесителя, убедиться в наличии воды в бункере и запустить процесс чистки
• заменить вал на исходную уже очищенную спираль
• с помощью щетки промыть поверхность бункера

1. Чистка всех выводов трубок с помощью штихлинга
2. Растворный шланг чистится с помощью специального шарика 2 раза
3. Чистка пистолета

• разобрать пистолет
• прочистить воздушную трубку
• прочистить все соединения

1. Удалить с машины пыль и остатки сухой смеси с помощью щетки
2. Протереть шланги влажной тряпкой
3. Вытащить и прочистить 2 водяных фильтра, вставить обратно
4. Воздушные фильтры чистить 1 раз в месяц

Важные нюансы при работе со станцией

1. Должно быть постоянное электричество
2. Должен быть постоянный напор воды ( можно использовать насос дополнительно)
3. Обязательна проверка консистенции раствора перед нанесением на поверхность
4. Не давать раствору застаиваться в шланге
5. Обязательно пропустить воду перед работой
6. Пропустить воду по шлангам, чтобы увлажнить внутреннюю поверхность глангов
7. Ротор должен быть с качественным напылением, от этого зависит срок службы и качество работ
8. Обязательна чистка станции после смены
