Ленточный фундамент (ростверк)

Техническая карта ленточного фундамента (ростверка) является документом, в котором описываются технологические процессы и последовательность действий, необходимых для установки ленточного фундамента (ростверка) под строительное сооружение. В ней указываются параметры и характеристики материалов, используемых при установке фундамента, а также условия эксплуатации и необходимые меры безопасности. Техническая карта является основным руководством для рабочих при выполнении работ по установке ленточного фундамента (ростверка) и помогает обеспечить высокое качество работ и безопасность на строительной площадке.

Тех. карта
1. Разбивка осей фундамента, монтаж обносок
2. Отрывка грунта на проектную глубину трактором
3. Доработка грунта вручную.
4. Прокладка коммуникаций (уклон 2 град.). Если устанавливается септик, то разделять для слива из гаража и котельной в дренажную систему, а канализации в септик.
5. Укладка геотекстиля на ширину фундамента + отмостка (нахлест — 150мм)
6. Отсыпка песчаной подушки (не менее 300мм) с уплотнением до плотности 0,92
7. Сборка опалубки для фундаментной подушки.
8. Укладка утеплителя на ширину фундамента, с промениваем стыков.
9. Вязка арматурного каркаса для фундаментной подушки.( лучше заливать поэтапно, отдельно подушку и отдельно ростверк).
10. Прием и укладка бетона для фундаментной подушки.

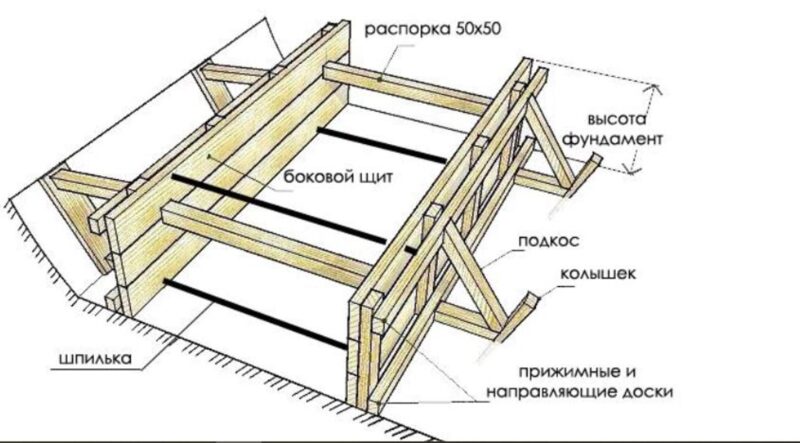

11. Сборка опалубка для ростверка.
12. Вязка арматурного каркаса для ростверка.
13. Прием и укладка бетона для ростверка.
14. Уход за бетоном.
15. Демонтаж опалубки.
16. Выполняем обмазочную гидроизоляцию по всей внешней плоскости ростверка.
17. После выполняем утепление также внешней плоскости ростверка — эппс на мастику/клей-пену

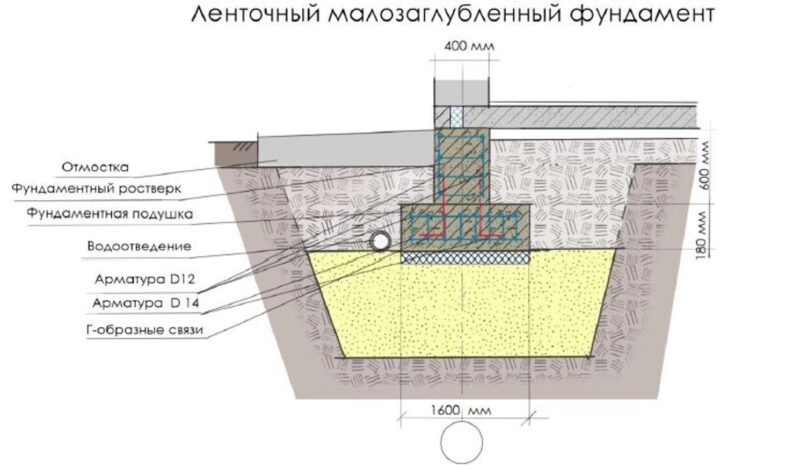

18. Далее обратная засыпка песка по все плоскости дома между ростверком, создавая основание для пола (будет либо пол по грунту, либо монолитная плита опертая на ростверк) см. схему.
Примечания
1. МЗФ- Подходит в большинстве случаев под основные грунты.
2. Если по проекту пол по грунту, то он выполняется после кровли (пол по грунту — это элемент отделки : песок / утеплитель 100 мм/ стяжка с сеткой на опорах + теплый пол)
3. Высота ростверка под межкомнатные стены внутри дома должена быть ниже на высоту стяжки — чтобы стяжку выполнить в один контур.
4. ОБЯЗАТЕЛЬНО приемку бетона осуществлять в строительных касках (возможен прорыв трубы бетононасоса).
Материал
1. Геотекстиль 150 — 200 гр/м2
2. Трубы канализационные Остендорф d110 + трубы ПНД d63 для закладных
3. Песок крупной фракции, мытый, сухой
4. Арматура (мерная) — диаметры по проекту
5. ЭППС 50/100мм — ХРS Carbon Технониколь + клей-пена для ЭППС с пистолетом
6. Бетон М350 П4 — по проекту
7. Фиксаторы для арматуры — горизонтальный (опора), вертикальный (звездочка)
8. Вязальная проволока
9. Опалубка — доска 50х200х6000 (горизонтальная опалубка ), 50х100х6000 (вертикальные связи ), 50х50х6000 (клинья, распорки и тд.)
10. Шпильки (для стяжки внутренней и внешних щитов опалубки)
11. Шнурка и отвес
12. Карандаши строительные, маркеры (черные, белые)
13. Саморезы, пена, пистолет для пены, нож канцелярский.
14. Биты для шуруповерта
15. Диски на болгарку и циркулярку + очки для работы
16. Электроды d3
17. Ножовка по дереву (для утеплителя)
18. Пленка (для ухода за бетоном )
19. Эмульсол или смазка для опалубки ( в Петровиче есть ), по СП отработанным маслом нельзя.
20. Мешки для мусора — белые
Инструмент
1. Лопата штыковая/ совковая
2. Рулетка 5м + геодезическая (от 25 м)
3. Колья для разметки (лучше металлические трубки/арматура)
4. Молоток
5. Кувалда
6. Лента сигнальная оградительная, фломастер/карандаш
7. Оптический нивелир, вешка геодезическая (на весь период работ )
8. Шланг для пролива песка во время уплотнения (с распылительной насадкой )
9. Виброплита бензиновая, канистра
10. Штангенциркуль
11. Склерометр
12. Пенетрометр, плотномер
13. Вибратор для бетона (минимум 2-3 шт)
14. Удлинитель
15. УШМ (болгарка)
16. Степлер
17. Циркулярная пила
18. Уровни (в т.ч. лазерный)
19. Шуруповерт 2 шт.
20. Перфоратор
21. Сварочный аппарат с маской
22. Воздуходувка (для продувки плиты перед заливкой)
Чек. лист
1. Уплотнение грунта послойной 10-15 см с проливкой водой
2. Проверить высотные отметки (отрывки грунта, установки арм. каркаса, маяков, опалубки).
3. Проверка наличия геотекстиля с перехлестом 150мм.
4. Проверяем наличие ЭППС под фундаментной подушкой и по все стороне фундамента с внешней стороны.
5. Пропенивание листов ЭППС.
6. При установке щита опалубки проверить, смазана ли плоскость щита со стороны фундамента (для упрощения демонтажа).
7. Проверить все стыки опалубки на наличие щелей, все углы пропенить.
8. Наличие «Z — элементов» для создания пространственного каркаса (высота по проекту) или аналогов («кондуторов»).
9. Наличие вертикальных и горизонтальных фиксаторов для создания защитного слоя бетона (25-35 мм), если есть элементы арм. каркаса, находящиеся на расстоянии меньше 30мм к опалубке, демонтировать или перевязать каркас. Фиксаторы 7 шт/м2.
10. В местах соединения арматуры проверяем перехлест 40 d.
11. На углах и проверяем наличие «Г-образных элементов» по 4 на каждый угол
12. В местах ввязывания межкомнатной ленты фундамента в периметральный фундамент так же проверяем наличие «Г-образных элементов» по 8 шт в каждом месте ввязывания.
13. После монтажа каркас должен легко подниматься рукой, не цепляться за опалубку и тд.
14. После монтажа каркаса проверяем геометрию.
15. Проверить наличие дренажа перед устройством отмостки
16. Если арматура сильно поржавела — зачистить.
17. При приемке бетона его нельзя разбавлять водой — изменится водно-цементное соотношение ( изменится марочная прочность), для повешения марочной прочности используем фиброволокно 600 гр/м3
18. Вибрирование бетона 5-7 секунд в одном месте и переставляем вибратор на 50 см.
19. Снятие опалубки выполнять на 3-4 день после заливки, на 10-14 день ( прочность бетона 70%), можно начинать кладку несущих стен (монтаж фундаментной плиты)
20. Доски опалубки сохраняем для арм. пояса или для кровли.
21. Пол по грунту делается, когда закончена кровля если делается пол по грунту по всей внутренней площади фундамента делается обратная засыпка из песка + эппс и укрывается гидроизоляцией с заходом на ростверк, при устройстве стяжки – армирование выполняете сеткой также на опорах
22. Проверить согласно проекта ввод коммуникаций и монтаж закладных для них
23. После укладки бетонной смеси выполнять укрывку пленой и уход в соответствии с температурным режимом (лето — проливка водой 2 раза в день, зима — прогрев) в течении 14 дней, пленку на степлер крепим к опалубке
24. При приемке бетона, вибратора должно быть на площадке минимум 2-3.
